Aug 26th.2016

火辣八月，唱响激情！MIDAS倾力打造2016准格尔音乐节

（所属类目：流动演出应用产品：MIDAS PRO3、PRO6）

八月仲夏，火舞嚣阳

热辣激情，倾力唱响

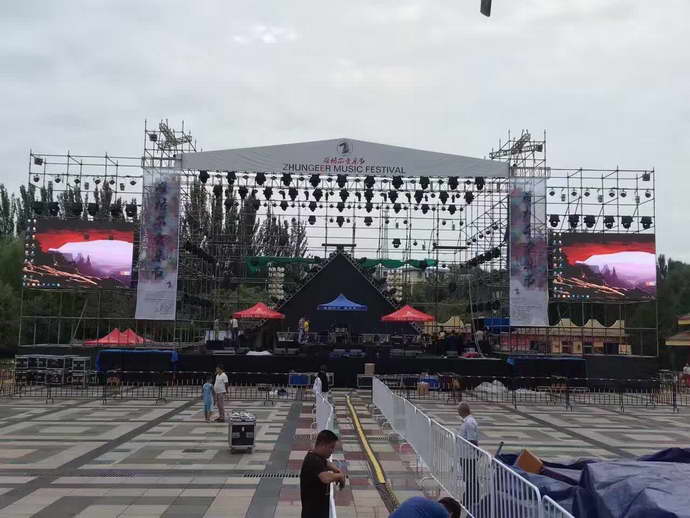

作为准格尔旗乡村文化旅游节重要节庆活动之一的准格尔音乐节

于上周16日在内蒙古准格尔旗友谊公园

盛大举行

演出当晚

齐聚了云飞、蒙克、郝亚青等众多从《星光大道》走出来的本土音乐大咖一展歌喉，一首首经典成名曲引得台下观众阵阵掌声。民歌、通俗、摇滚均轮番上场，每每曲风前凑一起，那翻云覆雨的尖叫声、欢呼声便嗨翻全场！

除此之外

当然也少不了已被国务院批准列入第二批国家级非物质文化遗产名录的漫瀚调。漫瀚调汉语译意为沙漠调，这是内蒙古西部地区流行的一种民歌，不但有着浓浓的乡土气息，而且曲调也融合了蒙汉民歌的特点，绝对称得上是内蒙古的代名词。

盛会降临

选用的音响设备同样是经过多次筛选并且拥有统治级别的。如此一来，答案便已呼之欲出，当然是英国知名品牌MIDAS当之无愧。这次选用的是PRO 3和PRO 6现场数字调音系统，对于这次规模盛大的音乐节，PRO 3与PRO 6强强联手，面对现场出现的所有音频情况都应对如流，游刃有余。这样稳定全面的出色表现，赢得了在场调音师专家的一致好评。

•• MIDAS 数字调音台 ••

MIDAS品牌

由Jeff Byers and Charles Brooke创立于1970年，在现场音频调音台的世界已经有了悠久的历史。MIDAS取得重大成功的第一台调音台是PR4模拟调音台。1980年，MIDAS为Frank Zappa提供了具备自定义功能的PR5调音台。XL4调音台是MIDAS研发设计的最大的模拟调音台，它开辟了新的创作可能性，它的一些元素今天仍在使用。随着数字调音台的出现和迅速发展，MIDAS也推出了一系列的数字调音台产品。

主要特点
◥ 全部采用AES50数字音频传输协议，信号延时仅为70µs
◥ 网络化的音频分布
◥ Midas音质，Midas话放
◥ 最接近模拟台的操作界面
◥ 首创POP编组
◥ 5.1环绕声支持
◥ 内部采用96 kHz 40-bit浮点处理

温磬提示
AES50音频协议 – 国际公开的标准

▷ 牛津大学的索尼专业音频实验室最早研发出SuperMAC与HyperMAC数字音频传输协议，后被Klark Teknik公司收购

▷ 2005年，其中的SuperMAC被AES(Audio Engineering Society，音频工程师协会)认证为第50号标准，是为AES50协议

▷ SuperMAC(即AES50)通过一根标准CAT5网线传输24路双向通道@96kHz (48路双向通道@48 kHz)，100m距离

▷ HyperMAC通过一根标准CAT5e/CAT6网线，或50/125μm多模光纤传输192路双向通道@96kHz，距离分别为100m和500m

▷ Midas全部的数字调音台及音频接口箱，皆采用AES50音频协议

操作界面

▼ GUI图形用户界面显示屏

▼ home主菜单(GUI显示屏)

▼ Patching接线(GUI显示屏)

▼ 输入推子

▼ 输出区

▼ 混音区

▼ 通道功能区

▼ POP编组与静音(mute)编组

▲ POP(population，指定输入通道)编组，

对输入通道进行集合，一键召回指定的通道集。

▼ 自分配旋钮

▲ 8个旋钮和按键，功能取决于当前GUI显示屏的内容

▼ 效果器与GEQ的资源分配(GUI显示屏)

▲ 最多可同时使用6台效果器

▲ 最多可同时使用28通道GEQ

▼ 效果器的选择(GUI显示屏)

▲ 提供多达17种效果器

▼ 效果器机架(GUI显示屏)

▲ 最多可用6台效果器

▼ GEQ机架(GUI显示屏)

▲ 最多可用28通道GEQ

▼ GEQ(GUI显示屏)

▲ Klark Teknik DN370类型的31段图示均衡器

▼ PEQ

▲ 输入通道4段PEQ / 输出通道6段PEQ，可切换为GEQ

▼ 压缩器与噪声门

▼ 多种压缩类型(GUI显示屏)

▼ 5.1环绕声(GUI显示屏)

▼ scene场景(GUI显示屏)

▼ 自动控制

▼ 远程控制App - Midas Mixtender

▲ 目前只支持iPad，可从App Store免费下载

系统配置及选配件
Midas全部数字调音台通用音频接口箱

● DL251：48路mic/line模拟输入，16路模拟输出， XLR3接口固化

● DL252：16路mic/line模拟输入，48路模拟输出， XLR3接口固化

● DL431：24路mic/line模拟输入，一分三(3组24路模拟输出)，固化独立两组AES50数字接口，备份双电源

● DL451：3个插槽，可配置音频接口卡，最大容量24 x24，单电源

● DL351：8个插槽，可配置音频接口卡，最大容量64 x64，备份双电源

PRO3、6、9数字调音台及全部音频接口箱通用扩展音频接口卡

◆ DL441：模拟mic/line输入卡(“ I ”卡)，8个XLR3接口

◆ DL442：模拟输出卡(“O”卡)，8个XLR3接口

◆ DL452：AES3数字输入/输出卡(“D”卡)，4个XLR3输入(8通道)， 4个XLR3输出(8通道)

◆ DL443：模拟line输入/输出卡(“TRS”卡)，8个TRS输入， 8个TRS输出

◆ DL444：模拟mic/line输入/输出卡(“D Sub”卡)，8通道输入， 8通道输出，D Sub接口

AES50相关设备

DN9696：硬盘录音机，96轨，96kHz，9小时录音时长

DN9650：音频桥接器，支持72路双向通道的AES50音频转换其它格式，包括以下:

MADI

Audinate Dante

Aviom A-Net

Cirrus Logic CobraNet

Digigram EtherSound

DN9610：AES50音频中断器，两组AES50接口，

延伸距离100m，支持96kHz和48kHz采样率，可级连，

可备份双电源供电，支持任何的AES50设备。

DN9620：AES50音频扩展器，两个AES50接口，

光纤扩展距离500m，Cat 5e网线扩展距离100m，

96 kHz 或 48 kHz采样率，支持任何的AES50设备，半U结构。
